لوله درزدار و استاندار های آن

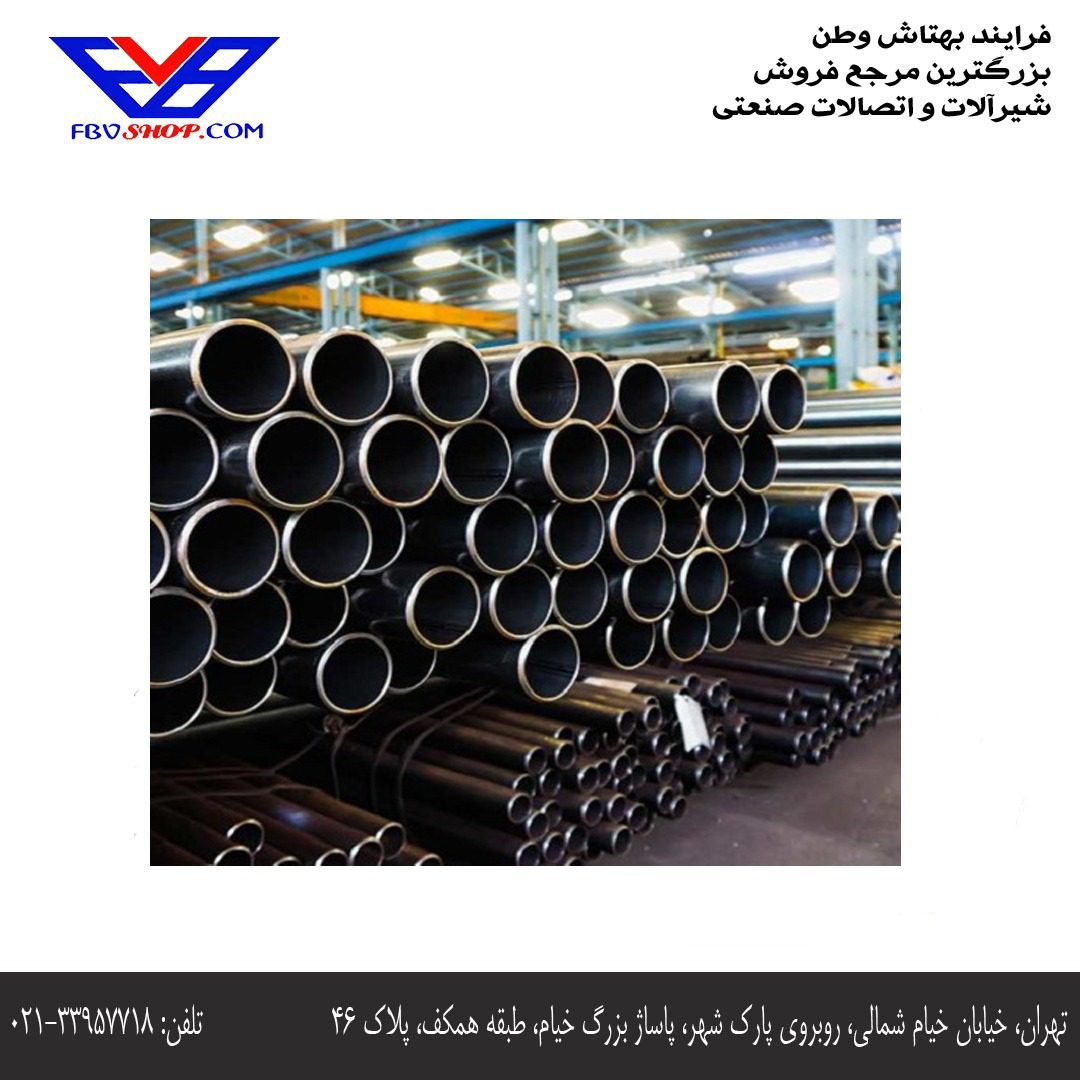

لوله درزدار

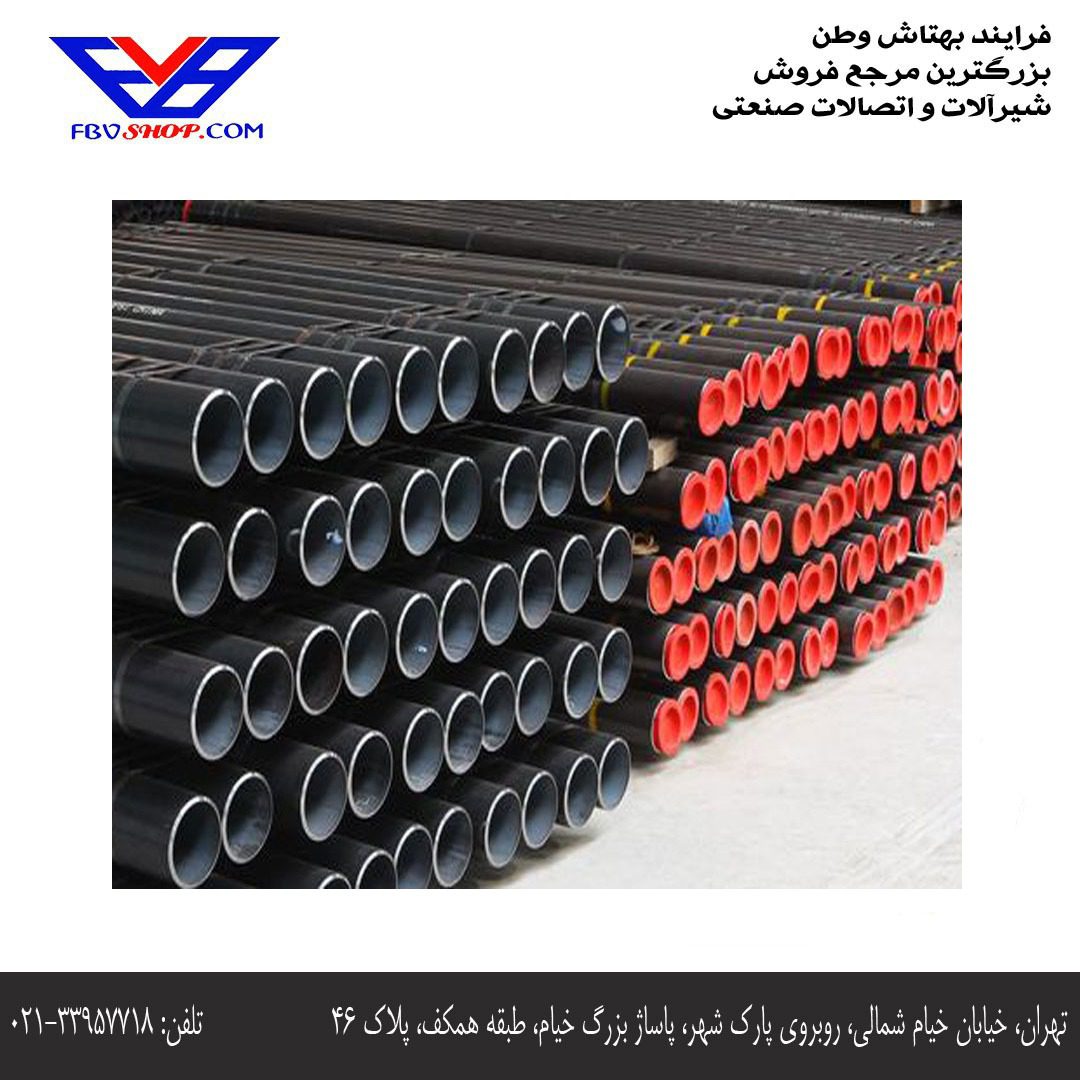

تولید کنندگان لوله های فولادی درزدار جدول های استاندارد دربارهی ابعاد و وزن لوله ها دارند. این جداول که به «جدول استاندارد لوله های فولادی» مشهور هستند به خریداران کمک میکنند تا لوله درزدار درخواستی خود را با دقت بیشتری انتخاب کنند. لوله فولادی درزدار به نوعی لوله گفته می شود که با تبدیل ورق های فولادی به شکل استوانه و جوشکاری مستقیم یا مارپیچ، تولید می شوند. لوله های درزدار فولادی در مقابل لوله های مانیسمان (بدون درز) قرار میگیرند که روش ساخت متفاوتی دارند.
لوله فولادی درزدار جدارچاه
لوله جدارچاه به نوعی لوله درزدار گفته میشود که به منظور استحکام و حفاظت از دیوارهی چاه به کار میرود؛ لوله های جدارچاه با توجه به اینکه فشار و ضربات احتمالی زیادی را باید تحمل کنند. معمولا از ورقهای فولادی مستحکم مانند ورق سیاه تولید میشوند.
لوله درزدار جدارچاه
لوله درزدار آبرسان
لوله درزدار آبرسان جهت انتقال آب آشامیدنی یا شور از شهر یا منطقه ای به شهر یا منظقه ای دیگر استفاده می شوند؛ این لوله ها به علت مواجه زیاد با آب از ورق های روی اندود یا گالوانیزه تولید می شود تا در برابر رطوبت و آب در مقابل خوردگی و زنگ زدگی استحکام کافی را داشته باشند.
لوله درزدار آبرسان
لوله درزدار گازی
لوله های فولادی مورد استفاده در گازرسانی، معمولا بدون درز هستند و به صورت درزدار (مانیسمان) تولید میگردند. اما در برخی موارد از روش بدون درز برای ساخت لوله گازی استفاده میشود.
لوله درزدار گازی
لوله درزدار API
API یک استاندارد آمریکایی است که از طرف یک موسسهی آمریکایی برای لوله های فولادی تایید شده است. لوله فولادی API برای انتقال مایعاتی مانند نفت، گاز و موادشیمیایی و اسیدی کاربرد زیادی دارند.
لوله درزدار API
استاندارد انواع لوله درزدار و دون درزدار
| ردیف | عنوان اختصاری استاندارد | مشخصات استاندارد |
| 1 | SPEC 5L | این استاندارد برای بیان نوع ماده و ابعاد لوله ی استیل بدون درز استفاده می شود |
| 2 | ASTM A 106 ASME SA 106 |
این استاندارد برای بازرسی به دمای بالا برای لولهی کربن استیل بدون درز بکار می رود |
| 3 | ASTM A 335 ASME SA 335 |
از این استاندارد برای سرویس دمای بالا در لوله استیل با آلیاژ آهنی به صورت بدون درز استفاده میشود |
| 4 | ASTM A 520 | این استاندارد مربوط به ملزومات و اتصالات مربوط به لوله است |
| 5 | ASME B 36.10 | برای بررسی قطر، ضخامت و وزن لوله ها استفاده میشود و مربوط به لوله هایی با قطر 1.8 تا 24 اینچ است |
| 6 | BS 3059 | مربوط تنش کششی لوله ها در دمای بالا مورد استفاده قرار میگیرد |
| 7 | DIN 1626 | مربوط به کاربرد خاص در لوله کرین استیل |
| 8 | DIN 2394 | برای تنظیم و بررسی قطر خارجی، ضخامت، وزن و تحمل لوله بکار میرود |
| 9 | DIN 2394 DEEL 2 | برای بررسی قطر خارجی، ضخامت، وزن و تحمل لوله بکار میرود |
| 10 | DIN 2440 | برای انتقال مایعات و گاز ها با فشار حداکثری 25 استفاده میشود |
| 11 | DIN 2441 | مربوط به تیوب است |
| 12 | DIN 2448 | اطلاعاتی مربوط به قطرهای بیرونی و ضخامت لوله درزدار |
| 13 | DIN 2470-1 | از ابن استاندارد برای لوله گازی درزدار و بدون درز استفاده میکنند |
| 14 | DIN 17121 | اطلاعاتی مربوط به نوار کربن استیل |
| 15 | DIN 30670 | به پوشش پلی اتیلن لوله و تیوب مربوط میشود |
| 16 | EN 10025 | یک استاندارد اروپایی برای کنترل لوله کرین استیل |
| 17 | EN 10210-2 | این استاندارد برای مقاطع مربعی، مستطیلی و یا دایره ای شکل لوله بکار میرود |
| 18 | ISO 65 LIGHT SERIES 2 |
این استاندارد مربوط به مسائل فنی، ابعاد، ضخامت، وزن و تحمل بار لوله ها است |
| 19 | AWWA-C200 | این استاندارد برای انتقال آب با قطر 6 اینچ یا بیشتر 6 اینچ است |
| 20 | ASTM A252 | این استاندارد برای مصارف پایل لوله درزدار یا بدون درز است |
| 21 | EN 10208 | این استاندارد به لوله های منتقل کننده مایعات احتراق پذیر مربوط میباشد |
| 22 | ISO 313183 | این استاندارد برای لوله فولادی بکار رفته در صنایع نفت و گاز است |
| 23 | API 5L PSL2 |
یک استاندارد آمریکایی برای انتقال نفت و گاز با لوله درزدار |
| 24 | IGS-TP-010 | مربوط به پوشش سه لایه لوله است |
هر کارخانه لوله موظف است که محصولات تولید خود را بر اساس یک استاندارد خاص تولید و عرضه کند؛ دلایل زیادی برای انتخاب یک استاندارد وجود دارد اما مهمترین آنها، کاربرد هر نوع لوله است، به بیان سادهتر هر استاندارد برای ساخت لوله ای با یک کاربرد مشخص، مورد استفاده قرار میگیرد.
استاندارد ASME B31
استاندارد ASME B31 مربوط به تولید لولههای فولادی برای مصارف صنعتی میباشد. بر اساس کاربرد لوله فولادی، 5 استاندارد مربوط به ASME B31 وجود دارد. هر هفت استاندارد مربوط به ASME B31 را بررسی میکنیم.
استاندارد ASME B31 با کد B31.1
این استاندارد مربوط به تولید لوله های فولادی برای انواع نیروگاه های صنعتی است. استاندارد B31.1 در دستگاه های گرمایشی و سرمایشی مرکزی و متمرکز، استفاده بسیار زیادی دارند. همچنین بیشترین کاربرد این لوله ها در مصارف صنعتی و تجاری یا نیروگاههای تولید الکتریسیته است. جالب است بدانید که کد B31.1 برای ساخت دستگاه های گرمایشی زمین گرمایی، کاربرد دارد.
استاندارد ASME B31 با کد B31.3
این لوله با هدف «لوله کشی فرآیندی» یا PROCESS PIPING مشهور است. لوله های تولید شده بر مبنای کد B31.3 در پالایشگاه های نفتی، صنایع پتروشیمی و حتی صنایع دارویی نیز کاربرد دارند.
استاندارد ASME B31 با کد B31.4
این استاندارد برای تولید محصولاتی با هدف تامین خطوط لولهی انتقال انواع مایعات و اسلاری ها تولید و عرضه می شوند. از این لوله ها برای ایجاد یک مسیر ارتباطی لوله ای بین ایستگاه های پمپاژ استفاده می شود؛ به بیان سادهتر برای انتقال انواع سیالات از یک مقصد به مقصد دیگر، از این لوله ها استفاده می شود.
استاندارد ASME B31 با کد B31.8
از این استاندارد برای انتقال و جا به جایی گاز همچنین انتقال گازهای کمپرسورها استفاده قرار می گیرد. گفتنی است که مدل درزدار این لوله با جوش کاری دقیق و ایمن همراه است.
استاندارد ASME B31 با کد B31.9
این لوله ها برای مصارف ساختمانی بیشترین کاربرد و کارآمدی را دارند؛ قابل ذکر است که در ایجاد یک شبکه پمپاژ در ساختمان های صنعتی، تجاری و مسکونی از این لوله ها استفاده می شود. لوله هایی که با این هدف تولید می شوند نیازی به فشار، دما و محدودیت سایز ندارند.
موسسات فعال در عرصه استاندارد لوله ها
ممکن به این فکر کنید که این استانداردها را چه سازمانی یا چه موسسهای تعریف میکند؟ برجستهترین و مهم ترین موسسات استاندارد لوله فولادی، موارد زیر است:
- استاندارد صنعتی ژاپن با علامت اختصاری JIS
- موسسه استاندارد انگلستان با علامت اختصاری BSI
- استاندارد گاز ایران با علامت اختصاری IGS
- موسسه تحقیقات صنعتی و استاندارد ایران با علامت اختصاری ISIRI
- سازمان تست و متریال آمرکا با علامت اختصاری ASTM
- موسسه نفت خام آمریکا با علامت اختصاری API
معرفی استاندارد انواع لوله فولادی
در حال حاضر چندین نوع استاندارد مشخص برای هر یک از لولهها وجود دارد که سابقه به وجود آمدن هریک از آنها داستانهایی دارد.
- ISIRI: Iranian standard & industrial research institute
- IGS: Iranian gas standard
- IPS: Iranian petroleum standard
- API: American petroleum institute
- ASTM: American society for testing & material
- AGA: American gas association
- MSS-SP: Manufacturer standard society-standard practice
- DIN: Deutsches institut for normang e.v
- BSI: British standard institution
- JIS: Japanese industrial standard
- EM: Euronorm
کاربرد لوله درزدار
لوله درزدار کاربردهای فراوانی در صنعت دارد. از جمله برخی کاربر ها عبارتند از:
- تولید قطعات صنعتی
- تونل سازی
- ساخت داربست و حصار
- تولید کشتی و تجهیزات زیردریایی
- لوله های شوفاژ و گازی
- صنعت خودرو سازی (جک و شاسی)
