تجهیزات اندازه گیری سطح – Level Measurement Equipment

فروش تجهیزات اندازه گیری سطح

سطح، یکی از پارامترهایی است که اندازه گیری و کنترل آن در فرآیندهای صنعتی دارای اهمیت می باشد. به همین دلیل تجهیزاتی همچون سنسور اندازه گیری مایعات و سایر تجهیزات در این زمینه برای اندازه گیری سطح مایعات در مخازن بسیار استفاده می شوند. به همین دلیل در ادامه به توضیح مختصری در مورد انواع تجهیزات اندازه گیری سطح می پردازیم.

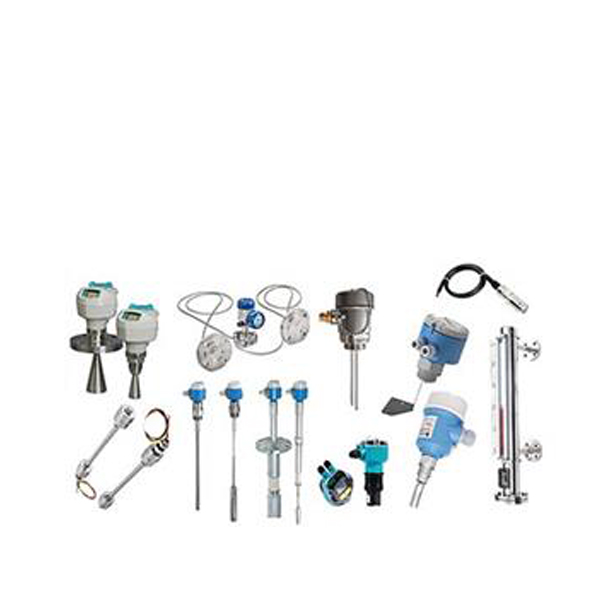

سطح سنج یا لول متر

اندازه گیری ارتفاع سطح مایعات مخازن در صنایع بسیار حائز اهمیت می باشد، تا از سر ریز شدن سیالات درون مخازن جلوگیری کرده و از خسارات و صدمات ناشی از آن جلوگیری به عمل آید. از روش های مختلفی جهت اندازه گیری سطح مخازن مایعات و جامدات به صورت پیوسته و تماسی یا غیرتماسی بسته به نوع کاربری و میزان اثر گذاری استفاده می گردد که در ادامه به شرح انواع مختلف آن می پردازیم.

انواع سطح سنج لول سنج، لول متر

• سطح سنج التراسونیک (Level Meter Ulterasonic)
• سطح سنج خازنی (Capacitance Level Meter)
• سطح سنج رادیومتری یا گاما (Gamma Level Meter)
• سطح سنج رادار (Radar Level Meter)
• سطح سنج فشار تفاضلی (Differential Pressure Level Meter)
• لول سنج هیدرواستاتیک (Hydrostatic Level Meter)
• لول سنج القایی (Conductive Level Meter)
• لول سنج شناوری یا فلوتری (Float Level Meter)
• لول سنج دیاپازون یا ارتعاشی (Vibration Level Meter)
• لول سنج پره ای (Paddle Wheel Level Meter)
• لول سنج مغناطیسی (Magnetic Level Meter)

در قسمت سطح سنج یا لول متر به تفضیل در مورد تمامی مدل های ذکر شده توضیح داده شده است.

انواع سطح سنج گیجی

تعدادی از روش های ساده اندازه گیری سطح به شرح زیر می باشد:

• روش عمق (Deep)
• فلوتر (Floater)
• سرو لول گیج (Servo Level gauge)
• سایت گلاس (Level gauge)

روش عمق

در این روش میزان تغییر رنگ تا شاخص نشان دهنده میزان سطح است و در مواردی چون گیج روغن ماشین که سیال دارای چسبندگی و گرانروی (ویسکوزیته) بالایی بوده مورد استفاده قرار می گیرد و تغییرات رنگ روی دستک عمق سنج کاملا مشخص است.

فلوتر

فلوتر میزان سطح مایعات و سیالات را کنترل می کند و به صورت شناور روی مخازن قرار می گیرد. در واقع فلوتر یک قطع کننده بوده و در صنایع و تجهیزات آب رسانی مانند پمپ کف کش (لجن کش)، کولر آبی، مخازن سیمان، غلات، آهک و غیره کاربرد دارد. با کم یا زیاد شدن سطح مخازن دستورات را جهت کنترل ارسال می کند.

انواع فلوتر

• فلوتر الکترومغناطیسی: فلوترهای الکترومغناطیسی در واقع یک رله الکترونیکی می باشند و سطح مایعات رسانای جریان برق مانند مایعات قلیایی، اسیدی، فاضلاب، آب و غیره را اندازه گیری می کنند.
• فلوتر مکانیکی: فلوترهای مکانیکی معمولا در بالا و یا پایین مخازن نصب می شوند. با قرارگیری فلوتر در بالای مخازن، با پر شدن مخازن، فلوتر دستور قطع را صادر کرده و از سر ریز شدن مخازن جلوگیری می کند. در صورتی که فلوتر در پایین مخازن قرار گیرد با کاهش سطح مخازن، فلوتر دستور قطع را صادر می نماید و از سوختن پمپ ها و تجهیزات جلوگیری می نماید.

سروو لول گیج

از این روش اندازه گیری سطح در مخازن بزرگ تا ارتفاع 15 متر استفاده می شود. روی مخازن دارای یک Man-hole، جهت قرار گیری فلوتر روی سطح و ورود اپراتور به داخل مخزن جهت تعمیرات و نگهداری فلوتر می باشد.

سایت گلاس

سایت گلاس یا لول گیج پر کاربرد ترن روش اندازه گیری سطح به صورت گیج می باشد.

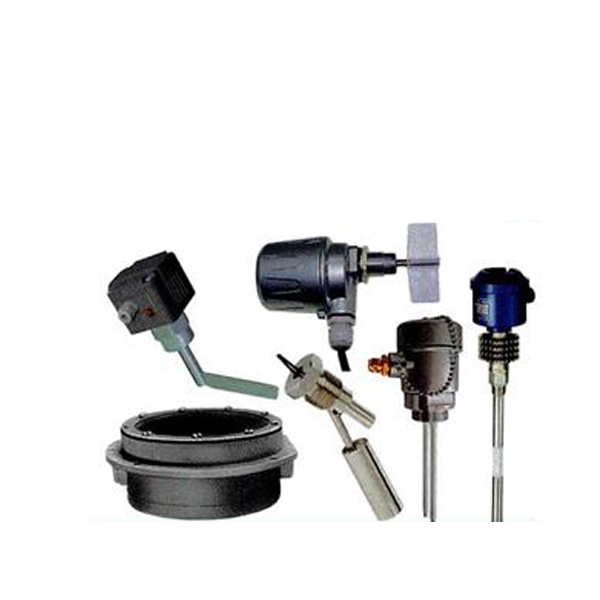

لول سوئیچ سوئیچ سطح

لول سوئیچ ها یا سوئیچ سطح، جهت اندازه گیری سطح از پایین تا بالای مخازن به کار می روند. مکانیزم اصلی لول سوئیچ، تعیین مقدار مواد، تنظیم و کنترل قطع و وصل خروجی در ست پوینت می باشد. سوئیچ های سطح از پر کاربرد ترین سنسورها در صنعت محسوب می شوند و در صنایع نفت، گاز، پتروشیمی، دارویی و غیره کاربرد گسترده ای دارند.

انواع لول سوئیچ سوئیچ سطح

• لول سوئیچ خازنی (Capacitance Level Switch)
• لول سوئیچ القایی (Conductive Level Switch)
• لول سوئیچ دیافراگمی (Diaphragm Level Switch)
• لول سوئیچ دیسپلیسری یا جابجایی (Displacer Level Switch)
• لول سوئیچ شناوری یا فلوتری (Float Level Switch)
• لول سوئیچ نوری (Optical Level Switch)
• لول سوئیچ پره ای (Paddle Wheel Level Switch)
• لول سوئیچ ارتعاشی یادیاپازونی یا فورک (Vibration Level Switch)

در بخش لول سوئیچ به تفضیل در مورد هر یک توضیح خواهیم داد.

استانداردهای اندازه گیری سطح

• API 550 Part 1 – Section 2
• IPS – IN – E/M/C – 140
• (API 2545) Tank gauging

واحد اندازه گیری سطح

واحد اندازه گیری سطح درصد می باشد و میزان درصد پر بودن مخازن را بیان می کند. در استاندارد اندازه گیری (API 2545) Tank gauging واحد اندازه گیری سطح میلیمتر می باشد.

کاربرد سطح سنج یا لول متر

• صنایع دارویی
• صنایع غذایی
• صنایع پتروشیمی
• صنایع نیروگاهی
• صنایع معدنی
• صنایع فولاد
• آب و فاضلاب
• صنایع نفت و گاز
• اندازه گیری سطح سیلو ها
• اندازه گیری سطح مخازن بنزین

مزایای استفاده از سطح سنج

• کنترل سطح مخازن جهت جلوگیری از سرریز شدن سیالات و ایجاد خسارات و صدمات ناشی از آن
• تامین ایمنی واحد فرایندی
• حفاظت محیط زیست
• صرفه جویی در زمان و هزینه در سنجش صحیح میزان سطح مخازن
