ترانسميتر فشار مدل IPT-11 و IPT-10 ويکا

ترانسميتر فشار مدل IPT-11 و IPT-10 ويکا

ترانسميتر فشار مدل IPT-11 و IPT-10 ويکا از سری ترانسمیترهای با خروجی جریان ویکا است. کمپانی ویکا این ترنسمیترها را در دو مدل طراحی کرده است.

• IPT-10  مدل استاندارد
• IPT-11 با فلش دیافراگم

هر دو مدل ترانسمیترهای IPT ویکا در خروجی سیگنال جریان ۴ تا ۲۰ میلی آمپر تولید می کنند. از ویژگی های مهم این دو مدل ترنسمیتر ویکا قابلیت HART است. با استفاده از ویژگی HART می توان فشار خروجی را متناسب با جریان مورد نظر تنظیم کرد.

از نکات مثبت در طراحی ترانسميتر فشار مدل IPT-11 و IPT-10 ويکا ایمنی بالا و خاصیت ضدانفجاری است. ضدانفجار بودن یا EX در این تراسمیتر سبب مقاومت این ترانسمیتر در مقابل شعله می شود.

کاربرد چند منظوره

این مدل ترانسمیتر محدوده فشار ۰…۰٫۱ تا ۰…۴۰۰۰ بار را پوشش میدهد. بنابراین میتوانید با توجه به کاربرد رنجی که مناسب با فرآیند مورد نظر است سفارش دهید.

با توجه به گستردگی محدوده اندازه گیری ترانسمیترهای این مدل را تقریبا می توان برای هر کاربردی به کار برد. همچنین ویکا در طراحی این مدل انواع اتصال به فرآیندها را در نظر گرفته است تا تمامی نیازها را پوشش دهد.

متریال به کار رفته در ساخت سلول یا سنسور آن سرامیک یا فلز است. این متریال ها باعث می شوند تا متناسب با محیط یا فرآیند متریال سازگار را انتخاب کرد.

امکان چرخش بدنه این مدل ترانسمیتر ویکا تا ۳۳۰ درجه نیز وجود دارد. ترانسميتر فشار مدل IPT-11 و IPT-10 ويکا را با متریال های پلاستیک، آلومینیوم و استنلس استیل می توان سفارش داد.

به عنوان قابلیت های جانبی بدنه الکتروپولیش شده برای این ترانسمیترها قابل سفارش است. الکتروپولیش کیفیت و ظاهر فلز را بهبود می دهد و میتوان از آن برای کاربردهای صنایع غذایی و دارویی از آن استفاده کرد.

طراحی ترانسميتر فشار مدل IPT-11 و IPT-10 ويکا ماژولار است. پیکربندی و عملکرد آسان دستگاه ، انتخاب نوع نمایش خروجی و ماژولار بودن خروجی امکان استفاده از این ترنسمیتر را برای کاربردهای گوناگون ممکن می سازد.

منوی کاربری این ترنسمیتر ساده طراحی شده و امکان انتخاب ۹ زبان را برای کاربر فراهم میکند. نرم افزار DTM برای استفاده از این ترنسمیتر در سیستم های کنترلی نیز در نظر گرفته شده است. در ادامه به بررسی ویژگی های فنی این محصول میپردازیم.

ویژگی های فنی

محدوده اندازه گیری فشار

سنسور فشار IPT را می توان برای اندازه گیری فشار گیج و فشار خلا به کار برد. این سنسور محدوده فشارهای زیر را پوشش می دهد.

فشار گیج

۰ … ۰٫۴ – ۰ … ۱٫۶ – ۰ … ۶ – ۰ … ۱۶ – ۰ … ۴۰ – ۰ … ۱۰۰ – ۰ … ۲۵۰ – ۰ … ۶۰۰ – ۰ … ۱,۰۰۰ – ۰ … ۱,۶۰۰ – ۰ … ۲,۵۰۰ – ۰ … ۴,۰۰۰

فشار خلا

-۱ … ۰ / -۱ … +۰٫۶ / -۱ … +۳ / -۱ … +۵ / -۱ … +۱۵ / -۰٫۲ … +۰٫۲ / -۰٫۱ … +۰٫۳ /

متریال

• پلاستیک
• استنلس استیل
• آلومینیوم

شرایط دمایی

برای نصب هر تجهیز ابزار دقیق باید شرایط دمایی را در نظر گرفت. اگر دمای محیط در محدوده تعیین شده نباشد، مقادیر نشان داده شده قابل اعتماد نیست و با مقدار واقعی تفاوت دارد.

با نمایشگر

-۲۰ … +۷۰ °C

بدون نمایشگر

-۴۰ … +۸۰ °C

کاربردهای اکسیژنی

-۲۰ … +۶۰ °C

اتصال آسپتیک

-۲۰ … +۱۵۰ °C

نمایشگر

نمایشگر به کار رفته در ساخت این مدل از نوع LC است که با زمینه خاکستری، اعداد را به صورت مشکی رنگ نمایش می دهد.

سیگنال خروجی

سیگنال خروجی ترانسمیتر ویکا مدل IPT از نوع جریان و محدوده ۴ تا ۲۰ میلی آمپر است.

ولتاژ تغذیه

DC 12 … 36 V

انواع کانکشن ها

G 1/2 B

۱/۲ NPT

۱/۲ NPT female

Fig. left: Model IPT-10, standard version

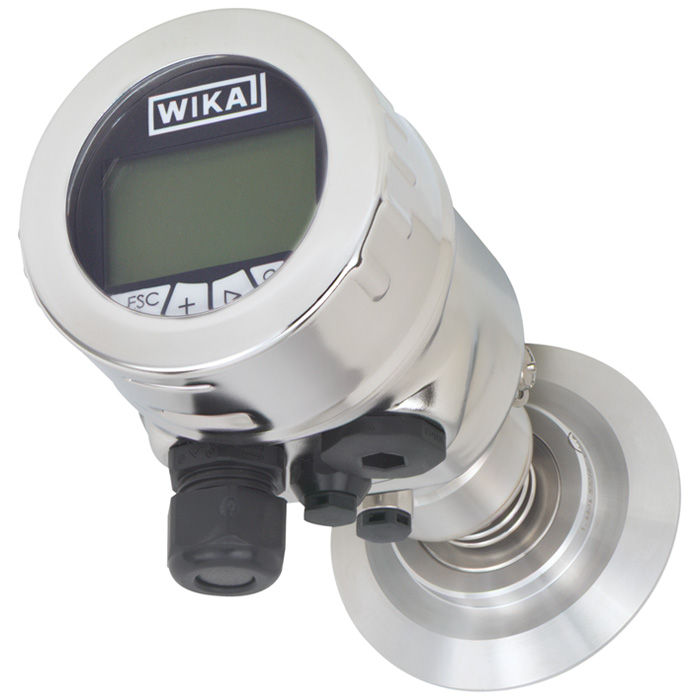

Fig. right: Model IPT-11, flush diaphragm

برای دریافت اطلاعات بیشتر می توانید کاتالوگ محصول را مطالعه فرمائید.
