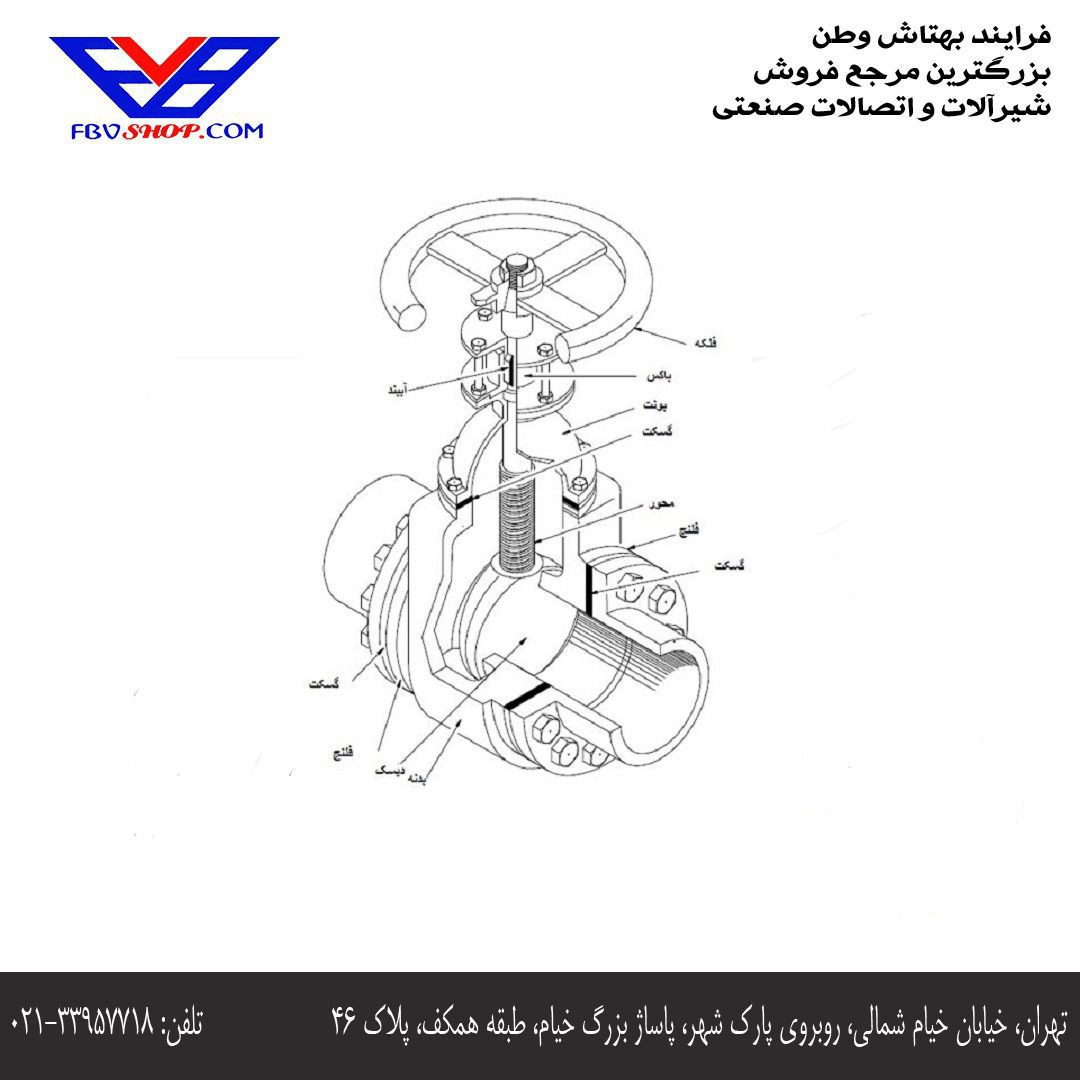

اجزای شیرآلات صنعتی
اجزای شیرآلات صنعتی
شیرآلات از اجرای زیادی تشکیل شده اند که هر قسمت از ساختار شیر برای برعهده گرفتن وظیفه ای تعبیه شده است. در این قسمت اجزای شیرآلات صنعتی را برای شما به طور جامع توضیح داده ایم.
بدنه شیر صنعتی Body Valve
بدنه شیر صنعتی برای محافظت و نگهداری اجزای داخلی تعبیه شده است. تفاوت بدنه های شیر ها در نوع اتصالات آن ها میباشد. برای مثال اننتهای بدنه میتواند برای اتصالات فلجی {Flange} یا رزوه ای {Threaded} یا جوشی {Butt Welded Or Socket Welded} مناسب باشد. تولید انواع بدنه شر ها باید متناسب با کاربرد و دما و فشار مورد نظر باشد
درپوش شیر صنعتی Bonnet valve
این قسمت از اجزای شیر های صنعتی برای پیشگیری از نفوذ گرد و غبار تعبیه شده است. درپوش روی بدنه قرار میگرد و طریقه اتصال آن به بدنه میتواند به صورت های مختلف جوشی پیپچی یا رزوه ای باشد اگر Bonnet Gasket درپوش برای ایزوله نگهداشتن قسمت های قسمت های داخلی شیر به روش پیچی یا رزوه ای به بدنه متصل شده باشد باید یک واشر آب بندی شده بین بدنه و درپوش قرار گیرد که اصطلاحا به آن گفته می شود
مجرا بند ولو Closure member-
همان طور که از اسم این قطعه مشخص است کاربرد اصلی آن برای جلوگیری از عبور سیال میباشد. مجرا بند های انواع مختلفی دارند که باتوجه به شیر های مختلف در انواع دیسکی و توپی و مخروطی به بازار عرضه میشوند.
تریم ولو Trim valve-
تریم مجموعه ای قطعاتی است که برای آب بندی کردن شیر صنعتی مورد استفاده قرار میگرد. اجزای تشکیل دهنده تریم عبارتند از : دیسک و سیت و استم و بوش که همه ایین اجزا از متریال مقاوم در برابر ساخته شده اند
سیت شیر صنعتی یا قسمت نشیمنگاه seat
بریا آن که اطراف مجرابند آب بندی شود از مجرابند بتواند در محل خود بنشیند از سیت استفاده میشود. متریال مورد استفاده برای ساخت سیت باید متناسب با دما و فشار قابل تحمل در کاردر مورد نظر باشد سیت در ساخته میشوند Metal Seat و Soft Seat انواع
ساقه شیر صنعتی یا استم ولو Stem
واسط بین عملگر و مجرابند استم میباشد. این قطعه میتواند نیروزی وارد شده از عملگر را به مجرابند منتقل کند. این قطعه باید مقالومت بالایی در برابر سایش داشته باشد. استم از قسمت بالایی به عملگر نصب میشود که اتصال آن به وسیله خار یا به صورت رزوه ای میباشد و از قسمت پایین به مجرابند با روش های مختلف پرس و جوش متصل میگردد.
یوک شیر صنعتی Yokeقطعه ای بدنه و درپوش را به هم مرتبط میکند یوک میباشد. این قطعه باید از متریال مقاوم در برابر ضربه و فشار ساخته شود.
گست آب بندی شیر صنعتی یا پکینگ Packing
برای آن که جلوی ورود و نفوذ هرگونه گرد و غبار به داخل شیر گرفته شود و اجزای داخلی شیر به طور کامل ایزوله باشند از قطعه پکینگ بین استم و درپوش استفاده میشود.
