شیرهای پروانه ای (Butterfly valve) چیست؟

توضیحات

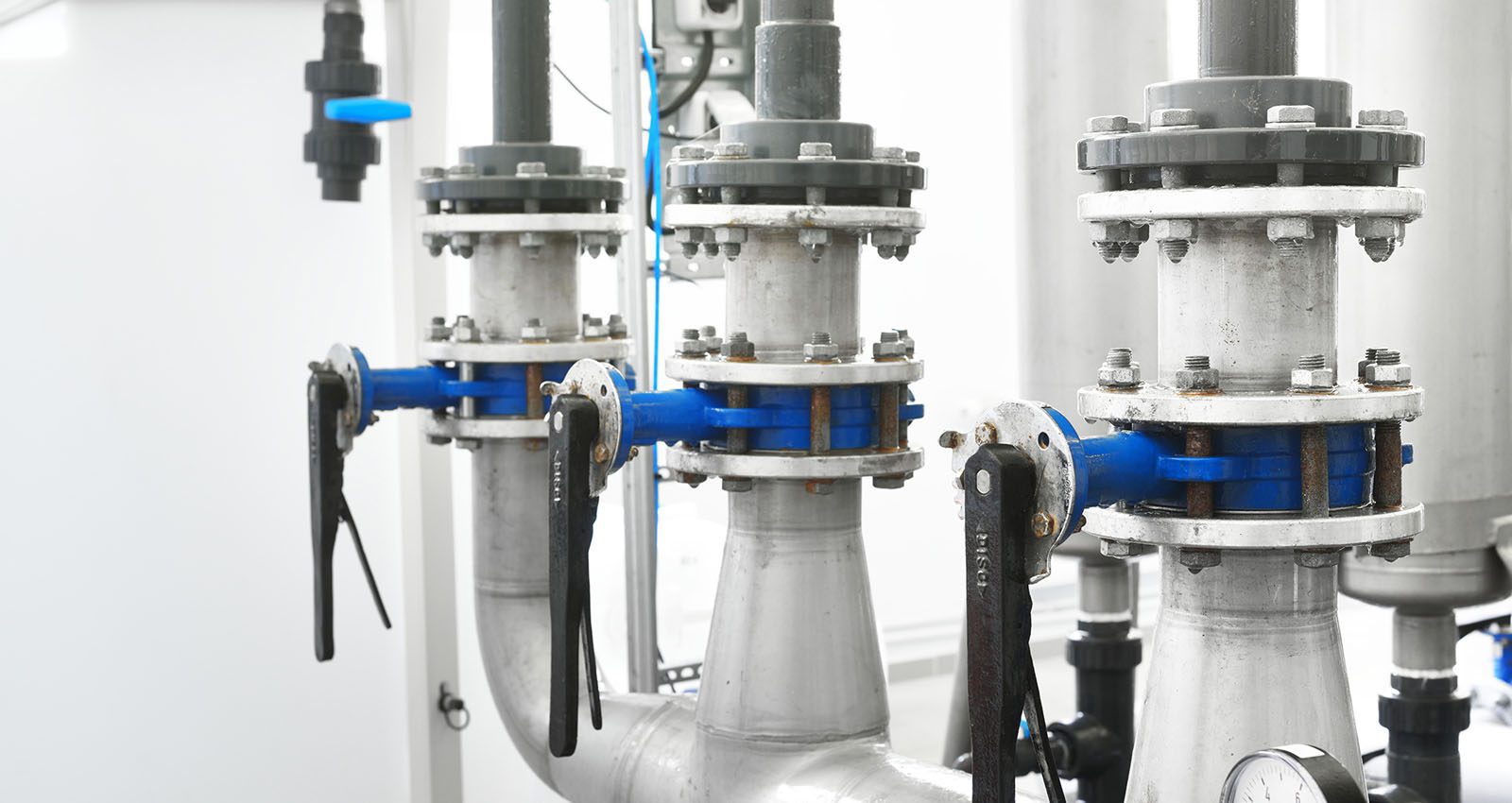

شیرهای پروانه ای (Butterfly valve) چیست ؟

در پاسخ به این سوال که شیرهای پروانه ای (Butterfly valve) چیست یکی از ساده‌ترین شیرهایی که کاربرد صنعتی آن در واحدهای نفت و پتروشیمی متداول است شیر صنعتی پروانه‌ای است.
ساختمان این شیر صنعتی پر کاربرد از یک بدنه معمولی و یک صفحه مدور که تقریباً در وسط قرار دارد تشکیل شده است. این صفحه حول میله‌ای در حدود °۹۰ می گردد و بوسیله اهرمی به قسمت حرکت دهنده شیر وصل می باشد. این محرک ممکن است دستی یا بوسیله فشار هوا یا برق باشد.

شیرهای پروانه ای کوچک را در اندازه‌های ۱ اینچ الی ۲۴ اینچ می‌سازنند.

مزایای شیر پروانه ای

۱ – کم بودن وزن و اندازه (سبک وزن بودن)

۲ – عدم نیاز به تکیه گاه اضافی

۳ – سوار کردن فوری و افت فشار کم

۴ – استفاده از محرک (ساده و آسان)

۵ – استفاده از شیر برای بستن و باز کردن و کنترل کردن سیال

معایب شیر پروانه ای

احتیاج به گشتاور بالا برای کنترل حرکت دیسک که به تنهایی قابل هدایت نیست و تحت تاثیر تلاطم جریان است که مستعد رخ دادن کاویتاسیون در جریان های پایین تر است زیرا که قسمتی از دیسک همیشه در معرض جریان است حتی در حالت کاملا باز, بنابراین همواره این نکته را درنظر داشته باشید که استفاده از شیر پروانه ای همیشه منجر به تغییر فشار می شود.

گستره کاربرد شیر پروانه‌ای:

به طور کلی شیر پروانه ای داری انواع مختلفی است که ویفری و لاک تایپ از جمله موارد بسیار پر مصرف در بازار هستند که با توجه به میزان فشار فرایند مورد استفاده قرار می گیرند.

انتخاب شیر پروانه ای بر اساس فشار فرایند

• شیر پروانه ای ویفری برای فرایندهای کم فشار
• شیر پروانه ای لاگ تایپ برای فرایندهای پر فشار

موارد استفاده از شیر پروانه ای ویفری :

از شیر پروانه‌ای بدون فلنج (ویفری) به منظور قطع وصل یا کنترل جریان سیال استفاده می گردد .

شیر پروانه‌ای بدون فلنج قابل استفاده در کلیه تاسیسات آبرسانی مانند آب آشامیدنی وآب خام ، روغن، هوای فشرده ، تمام گازهای خنثی و سیالات تغییرخورنده تا دمای ۸۰ درجه سانتی گراد می‌باشد …
