لوله و اتصالات(مرجع پایپینگ)بخش سوم

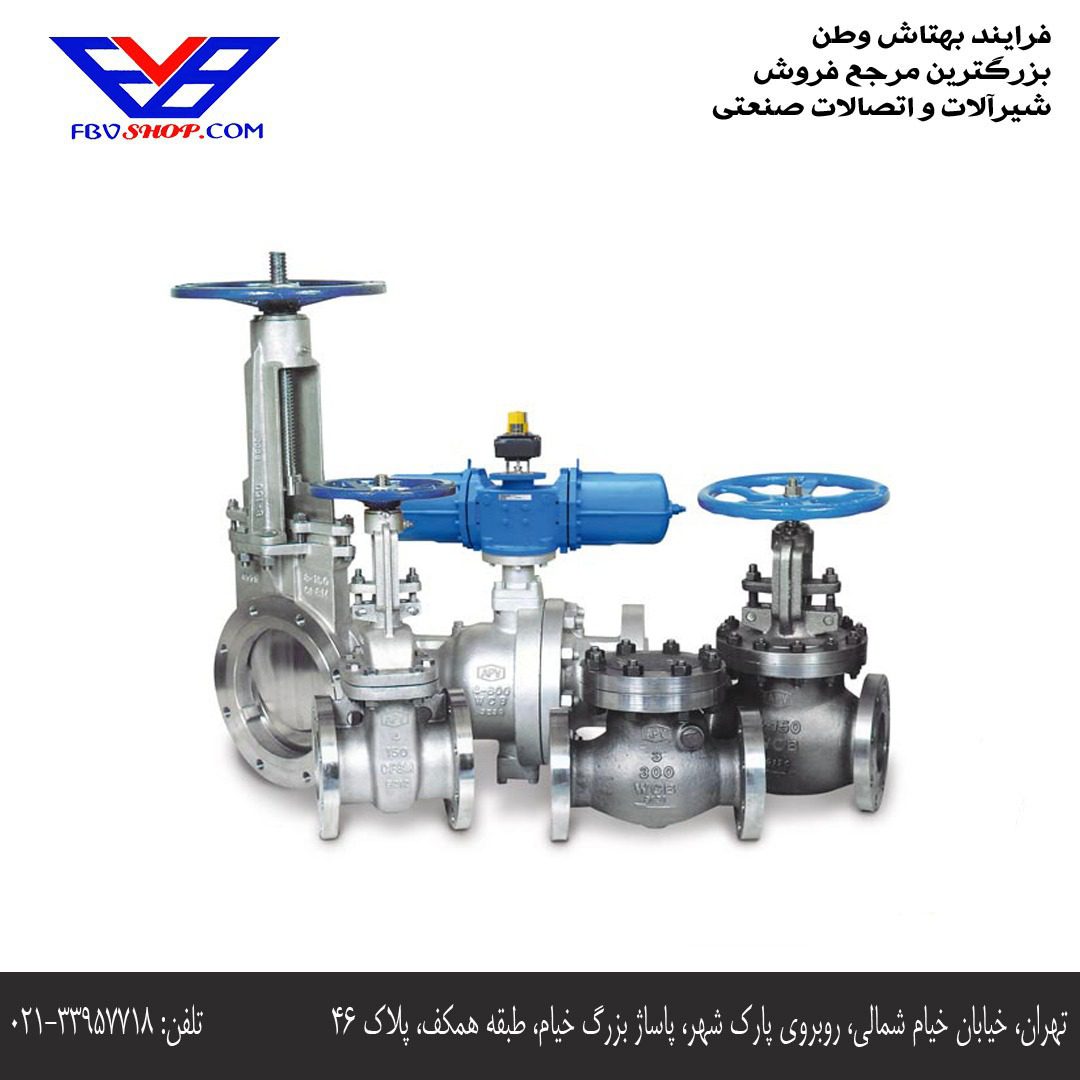

معرفی شیرآلات صنعتی (Valve) در مرجع پایپینگ
آخرین و متنوع ترین جز سیستم لوله کشی صنعتی که در مرجع پایپینگ با آن آشنا می شویم، شیرهای صنعتی است.شیرها وظایف مختلفی در سیستم پایپینگ برعهده دارند که از مهمترین آنها می توان به کنترل فشار، جهت جریان و دبی جریان اشاره کرد.

1) انواع شیرآلات صنعتی
شیرهای مورد استفاده در صنعت نفت، گاز و پتروشیمی عبارتند از:

1-شیر دروازه ای یا Gate Valve
2-شیر کروی یا Globe Valve
3-شیر ربع گرد یا Rotary Valve
4-شیر یک طرفه یا Check Valve
5-شیر ایمنی و اطمینان یا Safety Relief Valve
6-شیر دیافراگمی یا Diaphragm Valve
7-شیر سوزنی یا Needle Valve
2) اجزای شیرآلات صنعتی
شیرها از لحاظ ساختار داخلی شامل موارد زیر هستند:

1-بدنه یا Body شیر
2-بخش مقابل جریان یا Trim شیر
3-در پوش یا Bonnet شیر
4-شیر دروازه ای یا Gate Valve
این نوع شیرها به صورت On / off در سیستم قرار می گیرند و کاربرد به صورت نیمه باز یا نیمه بسته ندارند.این شیرها سرعت عملکرد پایینی دارند.

اجزای شیر

-شیر کروی یا Globe Valve
دومین آشنا شیری که در مقاله مرجع پایپینگ با آن آشنا می شویم، شیر کروی است.این دسته از شیرهای صنعتی مناسب تنظم دبی جریان می باشند.

شیر کروی یا Globe Valve

-شیر ربع گرد یا Rotary Valve در مرجع پایپینگ
از دیگر شیرهای پرکاربرد در لوله کشی، شیر ربع گرد یا Rotary Valve است.این شیرها وظیفه تنظیم جریان سیالات را برعهده دارند.

شیر ربع گرد یا Rotary Valve

-شیر یک طرفه یا Check Valve
این شیرها به منظور یک طرفه کردن جریان و جلوگیری از بازگشت جریان و Surge در سیستم پایپینگ قرار می گیرند.

این شیرها انواع مختلفی دارند که مهمترین آنها عبارتند از:

*Swim Check Valve
*Ball Check Valve
*Lift Check Valve
*Piston Check Valve
*Tilting Check Valve
*Wafer Check Valve
-شیر ایمنی و اطمینان یا Safety Relief Valve
شیرهای ایمنی و اطمینان که از جمله شیرهای بسیار مهم سیستم پایپینگ محسوب می شوند،وظیفه تخلیه فشار اضافی سیستم را برعهده دارند.

Safety Relief Valve

شیرهای Safety مناسب سیستم های گازی و شیرهای Relief مناسب سیستم های مایعاتی هستند.

-شیر دیافراگمی یا Diaphragm Valve
دسته بعدی شیرهای مورد استفاده در صنعت پایپینگ شیرهای دیافراگی هستند.این شیرها مناسب سیستم های دارای سیال خوردنده هستند.
-شیر سوزنی یا Needle Valve
این شیرها برای عملیات اختناق تبدیل مایع به گاز برای سایزهای پایین و بیشتر برای سیکل های تبرید استفاده می شوند.
