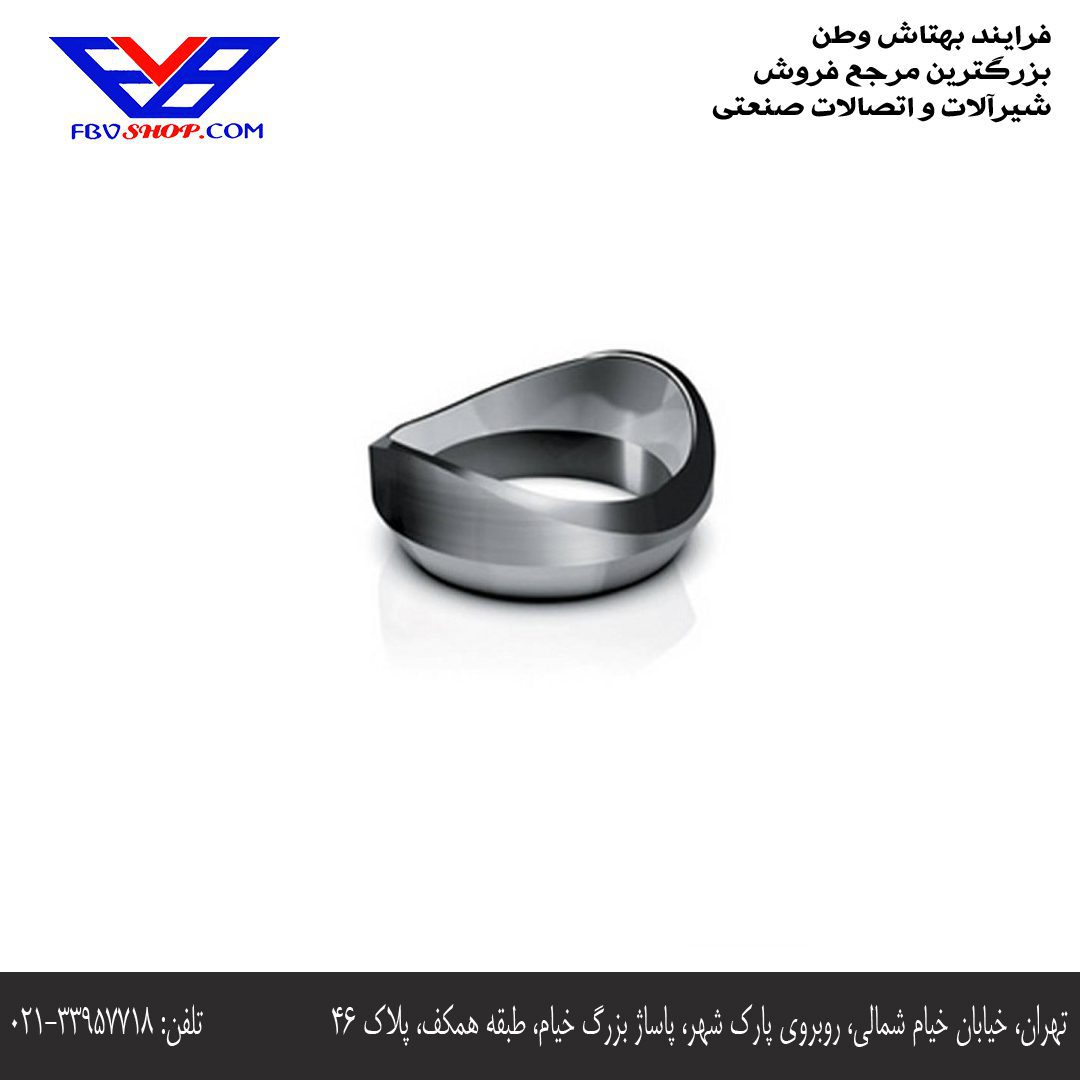

ولدولت چیست

زمانی که نیاز به نصب یک خط لوله جدید داریم و امکان نصب مستقیم  لوله جدید بر روی لوله قدیمی  وجود ندارد اللخصوص زمانی که خط به استخراج رسیده است در این صورت از اتصالات خطوط لوله برای انشعاب جدید استفاده میکنیم. برای ایجاد انشعاب جدبد باید یک اتصال بع عنوان حلقه واسطه بین خط موجود و خط لوله انشعابی ایجاد کرد برای این کار میتوان از ولدولت استفاده کرد.

اتصالات ولدولت برای کم کردن تنش های نقطه ای و افزایش مقاومت در محل انشعاب جدید ساخته شده اند.

ولدولت به خاطر شکلی ساختاری که دارد (یک سر اتصال ولدولت به شکل منحنی است ) انشعاب گیری لوله از سایز 2 تا 32 اینچ را امکان پذیر میکند.

ولدولت جزو اتصالاتی فاقد سدل  محسوب میشود. این اتصالات پدهای سدل پشتیبان ندارند و فقط از یک نیپل تشکیل شده اند که مستقیما روی لوله نصب میشود .

همانطور که میدانیم عملیات هات پت فقط مخصوص خطوط لوله نیست و بر روی مخازن نیز انجام میشود.  عملیات هات تپ عبارت است از 1- نصب انشعاب جدید 2- تعمیر قسمتی از خطوط لوله و یا مخازن 3- تعویض قسمتی از خطوط لوله و یا مخازن که انجام هر یک از این عملیات ها بدون نیاز به قطع جریان سیال و متوقف کردن خطوط لوله توسط قطعات و تجهزیات مخصوص مانند اسپلیت تی ، ولو ، دستگاه هات تپ ، فلنج و غیره انجام میشود.  .  در برخی اوقات بر حسب بازرسی هایی که نوسط کارشناسان انجام میشود میتوان درعملیات  هات تپ و یا انشعاب گیری گرم به جای اسپلیت تی از weldolet برای انشعاب گیری  در هات تپ و یا ( HOT TAPING) بر روی مخازن استفاده کرد .

 نحوه اتصال ولدولت:

سر اتصال ودولت  به صورت جوش سر به سر است. طریقه اتصال weldolet  به این صورت است که بر روی  سطح بالایی لوله که قرار است ورودی یا خروجی جدید داشته باشد ولدولت را نصب میکنیم و قسمت زیر ولدولت یعنی لوله را برش میدهند سپس یک فاصله دهنده ریز بین weldolet و لوله قرار میگیرد و بعد از تراز کردن و قرار گرفتن بر روی لوله  فاصله دهنده را از چهار طرف ولدولت خالجوش زده میشود. در نهایت دور اتصال ولدولت کاملا جوش و به لوله متصل میکنند.

گاهی بعد از نصب weldolet یک ولو بر روی ان قرار میدهند . ولو روی ولدولت به منظور کنترل و مدیریت نصب میشود. برای مثال گاهی نیاز است که خط لوله انشعابی جدید فعالیتش متوقف شود در همین حال خط لوله قدیمی به فعالیت خود ادامه دهد در این شرایط  روی خط انشعابی جدید یک ولو نصب میکنند تا در صورت نیااز جریان سیال  را در ناحیه مورد نظر قطع کنند .
گاهی نیز ممکن است که بر روی یک سطح weldolet فلنج نصب کنند به این صورت که یک سطح ولدولت به روی لوله جوش میشود و بر روی سطح دیگر فلنج قرار میگیرد. نصب فلنج به این منظور است که ولوی که روی ولدولت قرار میگیرد با فلنج درگیر و به ان پیچ و مهره شود.

از انجایی کهweldolet فاقد پدهای تقویتی هستند جوشکاری انها باید با دقت انجام شود. کیفیت و مقاومت ولدولت روی لوله تنها به جوشکاری ان بستگی دارد در نتیجه استفاده از جوشکاران متبحر و حرفه ای ازالزامات کار است.

ولدولت در کجاها کاربرد دارد؟
زمانی که انشعاب نسبت به قطر لوله کم تر باشد یا به اصطلاح ردیوس ساز باشد. هرچه این نسبت ها بیشتر باشدضریب ایمنی ولدولت از نظر فنی کاه8ش می یابد.
زمانی که سایز انشعاب گیری بسایر کوچک باشد برای مثال 4 و یا 6 اینچ.
زمانی که فشار سیال درون لوله پایین باشد تا فشار ناشی از سیال به اتصال انشعابی وارد نشود.

بسیاری از پیمانکاران تصور میکنند که در حالت و هر عملیاتی بهتر است که از اتصالاتی استفاده کنند که مستحکم تر است ولی این گونه نیست. در هر عملیات بایذ از اتصالاتی استفاد کنیم کخ کارایی و نتیجه مطلوب تری بدهد.

در خصوص انتخاب weldolet میبایست به نکات گفته شده  در بالا توجه کرد.

برند اتصالات ولدولت :
M.E.G.A
BOTHWELL
انواع اتصالات O-LET:
ولدولت WELDOLET
ساکولت SOCKOLET
تردولت THERDOLET
سوئیپت اولت SWEPT OLET
ان پی تی نیپولت NPT NIPOLET
نیپولت NIPOLET
البولت ELBOWLET
لاترولت LATEROLET
استاندارد‌های ولدولت:
استاندارد MSS SP97

فولاد آنلاین اولین فروشگاه اینترنتی اقلام پایپینگ جهت سهولت دست اندر کاران صنعت اقدام به جمع آوري استاندارد هاي بروز پايپينگ اقدام نموده است. در اين قسمت شما ميتوانيد استاندارد مربوط به ابعاد انواع انشعابگیر شامل ولدولت WELDOLET ، ساکولت SOCKOLET و تردولت THERDOLET  فشارقوي MSS SP97 را مشاهده و دریافت نمایید.

نگاهی کلی به استانداردMSS SP97

استاندارد MSS SP97 پوشش دهنده فشار کاری، ابعاد، تلورانس های مجاز سازندگان و شرح متریال مجاز در اتصالات فشار قوی فورج (چکش کاری شده) می باشد . این نوع اتصالات به دو صورت ساکت (SOCKET WELD) و یا رزوه ای (THERADED) تولید می گردند.
این استاندارد ویرایش سال 2012 می باشد.
