انواع و کاربرد شیر سوزنی

شیر سوزنی (نیدل ولو) چیست؟

ساختار شیر سوزنی به این شکل است که سیال بعد از ورود به شیر، به محفظه حفره مانند کوچکی وارد می شود و پس از 90 درجه تغییر مسیر، به طرف یک مخروط (دیسک) که ضخامت آن کم حرکت می کند (می تواند از سوراخی که در صفحه وجود دارد رد شود و مسیر عبور کاهش دهد) می رود و در انتها به مسیر خروج راه پیدا می کند. بدلیل قابلیت افزایش و کاهش جریان در  هنگام باز شدن از این شیر جهت تنظيم دقيق ميزان جريان عبوری سيال استفاده می شود و غالبا بصورت تکی در سیستم خط لوله استفاده نمی شود، به طور مثال بعنوان بخشی از شیر های کاهنده جریان استفاده می شود. این شیرها در ساختار شبیه به شیر سوزنی می باشند با این تفاوت که به جای دیسک از یک سوزن برای بستن مسیر استفاده می کنند

:برخی برندهای خارجی رایج نیدل

شیر سوزنی C-LOK-

شیر سوزنی PARKER-

شیر سوزنی PERSTA-

شیر سوزنی KITZ-

شیر سوزنی PETRO-VALVE-

شیر سوزنی PENTAIR-

:اجزا شیر سوزنی

:انواع شیر سوزنی

شیرهای سوزنی صنعتی

• شیرهای سوزنی آزمایشگاهی

انواع شیرهای سوزنی صنعتی

شیر سوزنی نرمال

کاربرد اصلی این شیر در خطوط جریان برای کنترل و شکستن فشار جریان است

شیر سوزنی رینگ پره ای

از این شیر نیز برای کاهش فشار جریان استفاده می شود، با این تفاوت که نسبت به شیرهای سوزنی نرمال فشار بیشتری را تحمل می کنند

شیر سوزنی با سیلندر سوراخدار

از این نوع شیر سوزنی برای کنترل دبی و کنترل فشار جریان استفاده می شود. شیر های سوزنی برای تخلیه سرویس ورودی به اتمسفر در دو نوع هود دار و بدون هود تولید می گردند.

شیر سوزنی هود دار: در مواردی که امکان بازگشت سرویس خروجی به داخل محفظه شیر وجود داشته باشد از شیر هود دار استفاده می شود. قطر خروجی هود باید دو برابر قطر اسمی شیر باشد

شیر سوزنی بدون هود: در صورت عدم وجود مانعی بر سر راه خروجی شیر که موجب بازگشت سیال به داخل شیر شود، از شیر سوزنی بدون هود استفاده می شود

انواع شیر سوزنی از نظر ساختار و شکل ظاهری

شیر های سوزنی با بدنه مستقیم (Straight Needle Valve)*

شیر های سوزنی مستقیم از انواع شیر های دستی می باشند و جهت تنظیم و کنترل جریان مورد استفاده قرار می گیرند. بیشترین کاربری آنها در تجهیزات ابزار دقیق می باشد و اصولا در سایز های کوچک موجود  می باشد( حداکثر DN25)

شیرهای سوزنی با بدنه ی قائمه (Angle Needle Valve)**

ساختار شیر های سوزنی قائمه بسیار مشابه شیر های سوزنی با بدنه ی مستقیم می باشد. دلیل نامگذاری آن برای حالت قرارگیری ورودی  و خروجی آن می باشد و حالت پیچ در پیچ بدنه ی مستقیم را ندارد در نتیجه مشکلات ساخت شیر های مستقیم را ندارد

شیرهای سوزنی با بدنه ی تسمه ای (Bar Stock)***

اینگونه شیر سوزنی دارای یک ساچمه در انتهای محور می باشد که به صورت مفصل قرار گرفته و میزان چرخش مورد نیاز، جهت باز و بست شیر را بدون بروز هر گونه آسیبی فراهم می کند

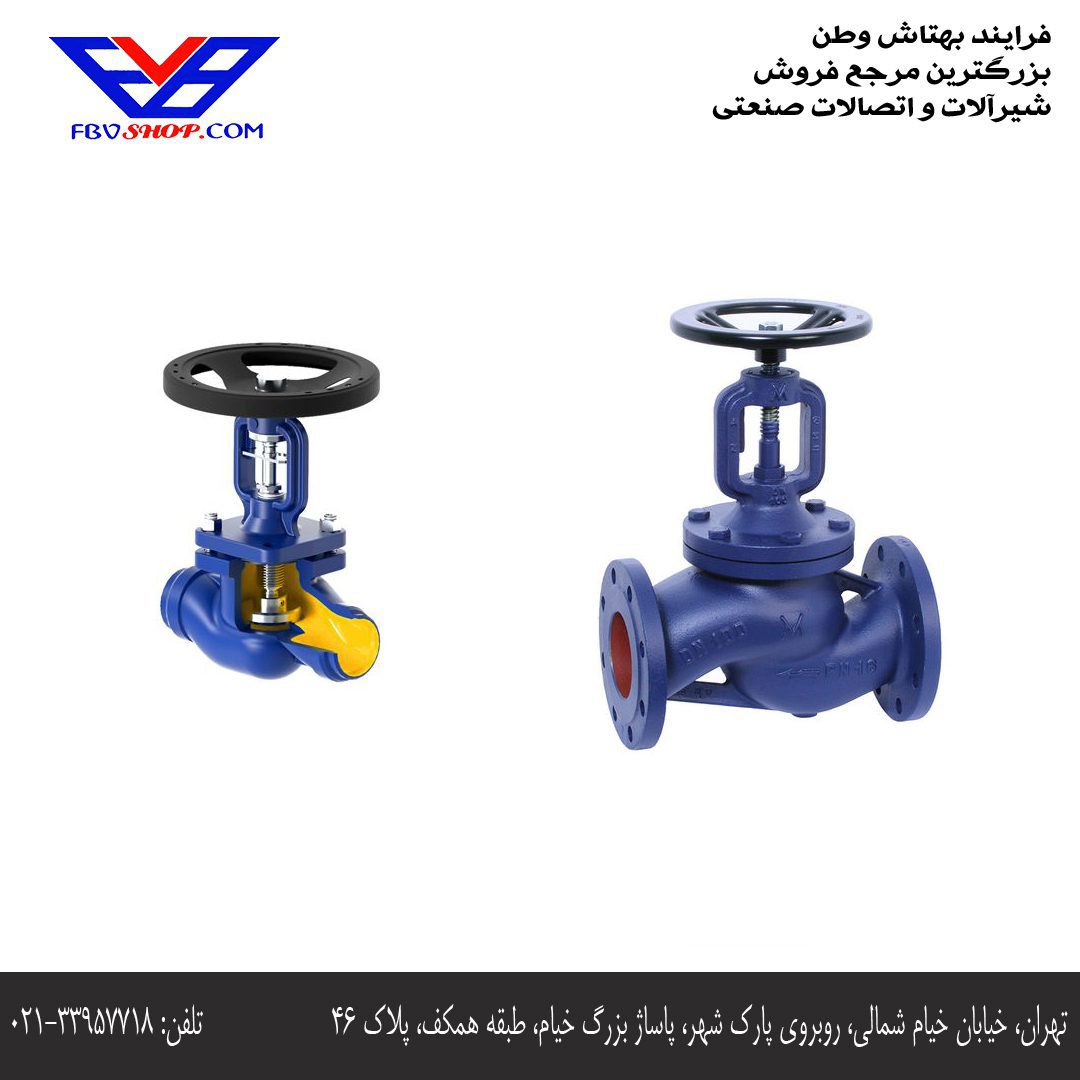

شیر سوزنی آکاردئونی (گلوب ولب روغن داغ) چیست؟

شیر سوزنی آکاردئونی که به آن گلوب ولو و شیر بیلوز هم گفته می شود، برای قطع و وصل و کنترل سیال روغن داغ و سیال هایی که دارای درجه حرارت بالا هستند استفاده می شود. شیر سوزنی آکاردئونی دارای یک مجرابند استونه ای مخروطی می باشد که به استم متصل است. با چرخش فلکه توسط اپراتور، مجرابند روی سیت رینگ نشسته و آب بندی کامل انجام می شود. بدنه شیر سوزنی آکاردئونی مدل Y شکل از جنس چدن و فولاد و استم و تریم آن از جنس استیل 304 یا 316 است. شیر سوزنی آکاردئونی با توجه به نوع تریم استیل از 29- تا 400 درجه حرارت را تحمل می کنند. شیر سوزنی آکاردئونی برای سیال های روغن داغ و آب داغ و سیالاتی با درجه حرارت بالا استفاده می شود. نوع اتصال شیر سوزنی آکاردئونی، فلنجی است و بر اساس استاندارد DIN آلمان تولید می گردد.

:مزایای نیدل ولو

قیمت مناسب

تعمیرات و نگهداری آسان

قابل استفاده در تمامی صنایعی که دقت مد نظر باشد

کاربرد شیر سوزنی

صنایع غذایی

صنایع شیمیایی

صنایع دارویی

از موارد استفاده ی اینگونه شیر آلات در کنترل کننده های فشار پمپ است، برای کاهش هر چه بیشتر فشار خروجی پمپ

بعنوان بخشی از سیستم کنترل احتراق اتومات برای تنظیم جریان سیال

برای کنترل جریان های کوچک به عنوان شیر های اندازه گیری (Metering Valve)، که وظیفه ی آنها اندازه گیری مقدار جریان های کوچک می باشد
